| Tên thương hiệu: | RESKY |
| Số mẫu: | LP14570170SH15 |
| MOQ: | 10pcs |
| giá bán: | có thể đàm phán |
| Chi tiết bao bì: | Hộp giấy |
| Điều khoản thanh toán: | Western Union,T/T |
Mô tả sản phẩm

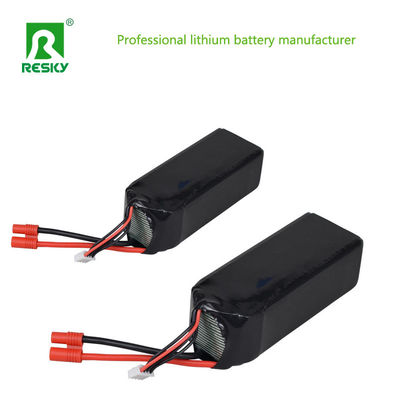

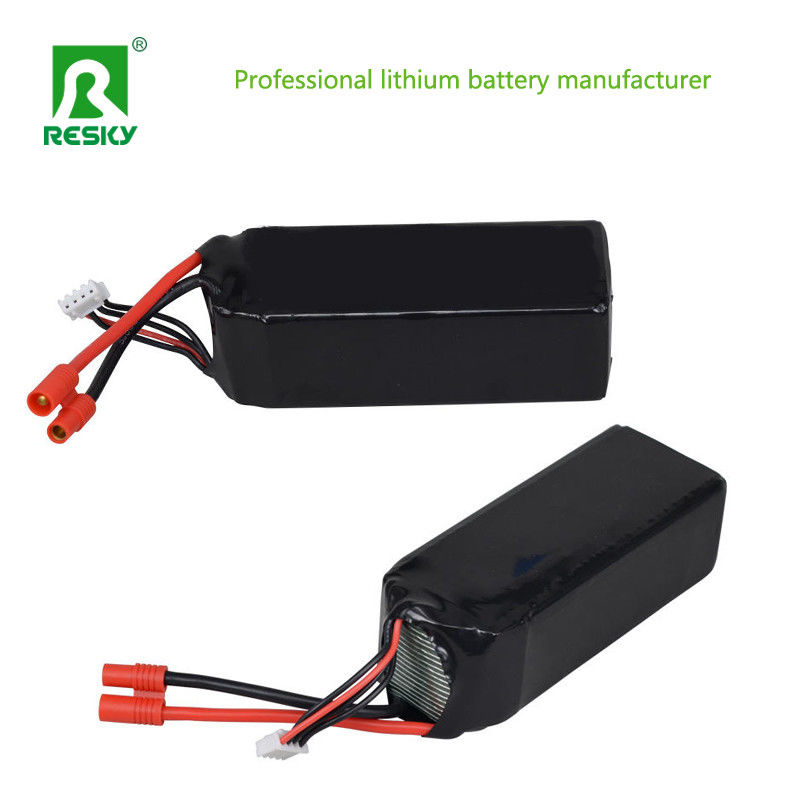

RC Lipo pin gói túi 15c 4s 6s 22.2V 16000mAh pin cho RC Quadcopter
| Không. | Các mục | Thông số kỹ thuật |
| 1 | pin | 3pin lipo.7V 16000mah |
| 2 | Điện áp sạc | 4.2V |
| 3 | Năng lượng danh nghĩa | 2.75V |
| 4 | Công suất danh nghĩa | 16000mAh 20C xả |
| 5 | Điện tích điện |
Sạc tiêu chuẩn:0.2C Sạc nhanh: 0.5C |
| 6 | Phương pháp tính phí tiêu chuẩn | 0.5C CC ((cơ điện liên tục) sạc đến 4,2V, sau đó CV ((cơ điện tĩnh 4,2V) sạc cho đến khi dòng điện giảm xuống ≤0,05C |
| 7 | Thời gian sạc |
Sạc tiêu chuẩn:2.75hours ((Ref.) Sạc nhanh: 2h |
| 8 | Dòng điện sạc tối đa | 0.5C |
| 9 | Max.current xả | 40.0C |
| 10 | Điện áp cắt giảm xả | 2.75V ((0.2C) |
| 11 | Nhiệt độ hoạt động | Sạc: 0 °C ~ 45 °C Xả: 0 °C ~ 45 °C |
| 12 | Nhiệt độ lưu trữ | -10 °C ~ +45 °C |
| 13 | Cấu trúc | Chiều dài:170±2mm (không bao gồm các tab) Chiều rộng:70±0,5mm Độ dày:14.5±0.2mm |
| 14 | Thử giảm | Các tế bào phải được thả từ độ cao một mét hai lần trên mặt đất bê tông không cháy, không rò rỉ |
| 15 | Thời gian chu kỳ | ≥500 lần |
Các bước sản xuất:
Chọn ô
Chất lượng và Capacity: Các tế bào lithium-polymer chất lượng cao được lựa chọn cẩn thận dựa trên các yêu cầu của ứng dụng RC. Các tế bào có công suất thích hợp (thường được đo bằng miliampere - giờ,mAh) được lựa chọn để đáp ứng nhu cầu về năng lượng và thời gian chạy của thiết bị RCVí dụ, đối với một máy bay không người lái RC hiệu suất cao đòi hỏi thời gian bay dài hơn, các tế bào có dung lượng cao hơn, chẳng hạn như 3000 - 5000 mAh, có thể được chọn.
Tỷ lệ giải phóng: Tỷ lệ xả của các tế bào, thường được chỉ ra là "C - rating", cũng là một yếu tố quan trọng. Các ứng dụng RC đòi hỏi công suất cao, như xe đua RC, cần các tế bào có C - rating cao.Ví dụ:, một tế bào với tốc độ xả 50C - 100C có thể cung cấp một lượng lớn dòng điện nhanh chóng trong quá trình tăng tốc hoặc các động tác năng lượng cao khác.
Phù hợp điện áp và công suất: Để đảm bảo hiệu suất nhất quán, các tế bào được phù hợp dựa trên điện áp và công suất của chúng.Điều này rất quan trọng bởi vì trong một gói pin, nếu có sự khác biệt đáng kể giữa các tế bào, một số tế bào có thể sạc quá mức hoặc xả quá mức trong khi sử dụng, dẫn đến thời gian sử dụng pin giảm và nguy cơ an toàn tiềm ẩn.Thiết bị thử nghiệm tiên tiến được sử dụng để đo lường và phân loại các tế bào chính xác.
Làm sạch tế bào: Các tế bào được chọn được làm sạch cẩn thận để loại bỏ bụi, mảnh vụn hoặc dư lượng sản xuất.Điều này là để đảm bảo tiếp xúc điện tốt và ngăn chặn bất kỳ mạch ngắn có thể xảy ra do các hạt nước ngoài.
Chuẩn bị tab: Các tab pin (các đầu nối kim loại trên các tế bào) được chuẩn bị.hoặc thêm các vật liệu dẫn điện bổ sung vào các tab để đảm bảo kết nối đáng tin cậy giữa các tế bào trong quá trình lắp ráp.
Dòng và kết nối song song: Các tế bào được kết nối theo chuỗi hoặc cấu hình song song, tùy thuộc vào điện áp mong muốn và dung lượng của bộ pin. Trong kết nối hàng loạt, điện áp của các tế bào cộng lại.Ví dụ:, nếu ba pin 3,7V được kết nối hàng loạt, bộ pin kết quả sẽ có điện áp 3,7V x 3 = 11,1V. Trong một kết nối song song,các công suất cộng lại trong khi điện áp vẫn giống như của một tế bào duy nhất.
Pháo hàn: Các kỹ thuật hàn chất lượng cao được sử dụng để kết nối các tế bào. Một hợp kim hàn phù hợp, thường có độ dẫn tốt và điểm nóng chảy thấp,được áp dụng cho các tab để tạo ra một kết nối điện an toànĐiều quan trọng là đảm bảo các khớp hàn sạch sẽ, mịn màng và không có bất kỳ khớp lạnh hoặc các khiếm khuyết khác có thể dẫn đến kết nối kháng cao và quá nóng.
Hệ thống quản lý pin (BMS): Một BMS được cài đặt để bảo vệ bộ pin khỏi sạc quá mức, xả quá mức, quá điện và mạch ngắn.BMS giám sát điện áp và dòng của mỗi tế bào và thực hiện các hành động thích hợpVí dụ, nếu điện áp của một tế bào đạt đến giới hạn sạc quá mức trong khi sạc, BMS sẽ cắt dòng sạc.Nó cũng cân bằng sạc giữa các tế bào để đảm bảo thậm chí sạc và xả, điều này rất quan trọng đối với sức khỏe lâu dài của bộ pin.
Vật liệu cách nhiệt: Bộ pin được lắp ráp được bọc bằng vật liệu cách nhiệt như ống giảm nhiệt hoặc băng cách nhiệt.Điều này cung cấp cách điện và bảo vệ các tế bào và kết nối khỏi các yếu tố bên ngoài như độ ẩm và thiệt hại vật lý.
Vỏ hoặc vỏ: Một số gói pin được đặt trong một vỏ hoặc vỏ được làm theo yêu cầu.Các trường hợp có thể được làm bằng nhựa hoặc vật liệu khác và được thiết kế để cung cấp thêm bảo vệ vật lý và cũng có thể có các tính năng như các điểm gắn để dễ dàng cài đặt trong thiết bị RC.
Kiểm tra điện: Bộ pin trải qua một loạt các thử nghiệm điện. Điều này bao gồm đo điện áp mạch mở, điện trở bên trong và dung lượng.Các gói cũng được thử nghiệm trong các điều kiện tải khác nhau để đảm bảo rằng nó có thể cung cấp công suất dự kiến và rằng điện áp vẫn ổn định trong khi xả.
Kiểm tra an toàn: Các thử nghiệm liên quan đến an toàn như sạc quá mức, xả quá mức và thử nghiệm mạch ngắn được thực hiện để đảm bảo các mạch bảo vệ hoạt động đúng cách.Bộ pin cũng được kiểm tra cho bất kỳ dấu hiệu sưng, rò rỉ, hoặc hành vi bất thường khác trong các xét nghiệm này.
Kiểm tra hiệu suất: Hiệu suất của bộ pin được xác minh so với các yêu cầu cụ thể của ứng dụng RC. Điều này có thể bao gồm kiểm tra khả năng cung cấp năng lượng cho gia tốc nhanh,hoạt động dài hạn, hoặc các chức năng khác điển hình của thiết bị RC mà nó được dự định.
Hình ảnh:
|
