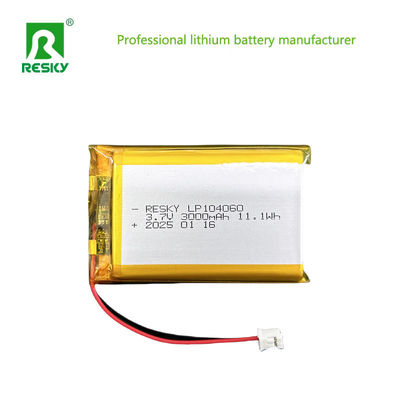

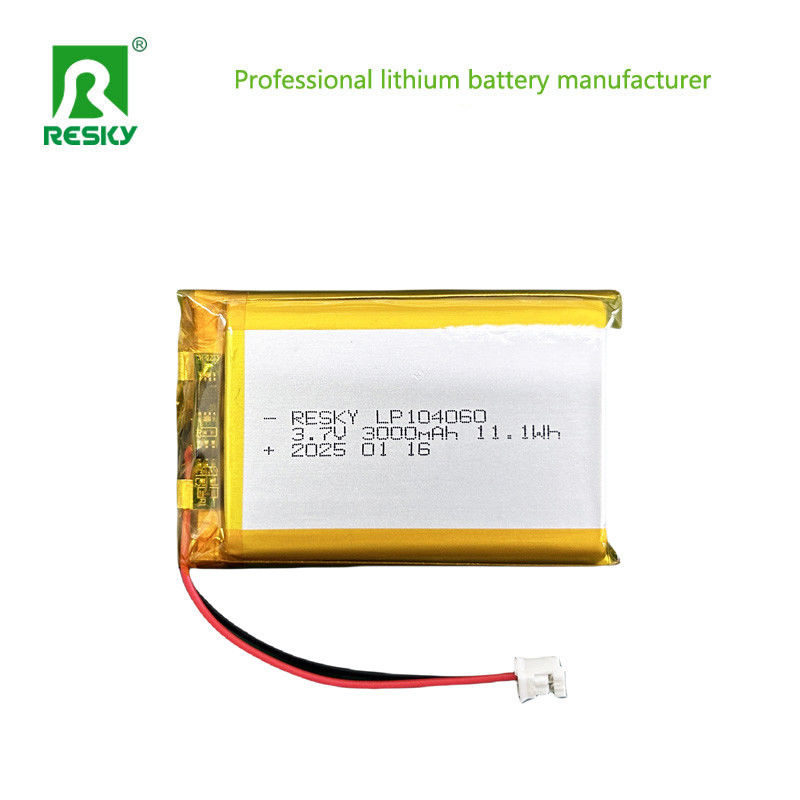

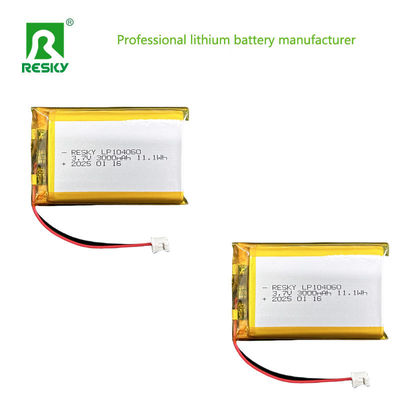

Lithium Polymer Battery Pack 3.7V 104050 104060 3000mAh Pin lithium-ion

Các bước sản xuất:

1- Chuẩn bị cathode

• Lựa chọn vật liệu: Vật liệu cathode thường là một hợp chất chứa lithium như lithium cobalt oxide (LiCoO2), lithium mangan oxide (LiMn2O4), hoặc lithium iron phosphate (LiFePO4).Những vật liệu này được chọn dựa trên các đặc điểm hiệu suất pin mong muốn như mật độ năng lượng, năng lượng đầu ra, và an toàn.

• Trộn: Vật liệu hoạt động cathode được trộn với các chất dẫn điện (như carbon đen) và chất kết dính (như polyvinylidene fluoride - PVDF) trong dung môi để tạo ra một chất xả.Các chất dẫn giúp cải thiện độ dẫn điện của cathode, trong khi chất kết dính giữ các hạt vật liệu hoạt động với nhau.

• Lớp phủ: Sau đó, bùn được phủ trên một tấm kim loại mỏng, thường là nhôm. Quá trình phủ được kiểm soát cẩn thận để đạt được độ dày đồng đều, rất quan trọng cho hiệu suất pin nhất quán.Sau khi sơn, điện cực được sấy khô để loại bỏ dung môi và sau đó lập lịch để điều chỉnh mật độ và độ xốp của lớp cathode.

2. Chuẩn bị anode

• Lựa chọn vật liệu: Anode thường được làm bằng graphite. Graphite có thể đảo ngược các ion lithium trong chu kỳ sạc - xả.

• Trộn và phủ: Tương tự như cathode, vật liệu anode được trộn với chất kết dính và chất phụ gia dẫn để tạo ra một bùn.Lớp phủ được sấy khô và lịch để hình thành điện cực anode với độ dày và tính chất mong muốn.

3- Chuẩn bị chất điện giải

• Thành phần: Điện phân là một thành phần quan trọng cho phép vận chuyển ion lithium giữa cathode và anode.Muối lithium thường được sử dụng bao gồm lithium hexafluorophosphate (LiPF6), và các dung môi có thể là hỗn hợp ethylene carbonate (EC), dimethyl carbonate (DMC) và ethyl methyl carbonate (EMC).

• Trộn và thanh lọc: Các thành phần điện giải được trộn cẩn thận trong một môi trường được kiểm soát để đảm bảo tính đồng nhất và độ tinh khiết.Các chất điện giải thường được lọc để loại bỏ các hạt và độ ẩm - các chất bẫy được sử dụng để giảm hàm lượng nước.

4. Hội nghị

• Chèn bộ tách: Một bộ tách được đặt giữa cathode và anode. Bộ tách là một màng polyme microporous tách hai điện cực trong khi cho phép các ion lithium đi qua.Nó ngăn chặn tiếp xúc trực tiếp giữa cathode và anode, có thể dẫn đến một mạch ngắn.

• Đặt chồng hoặc cuộn: Cấu trúc cathode-separator-anode có thể được xếp chồng lên nhau hoặc cuộn lại để tạo thành lõi tế bào.Trong quá trình cuộn, các lớp được cuộn thành hình chu cylindrical hoặc prismatic, tùy thuộc vào thiết kế pin.

• Khung tủ tế bào: Sau đó, lõi tế bào được đóng gói trong một túi polyme linh hoạt.Túi thường được làm bằng vật liệu lớp phủ cung cấp một rào cản chống ẩm và không khí trong khi cho phép pin có một hình dạng linh hoạtCác cạnh của túi được niêm phong bằng cách sử dụng niêm phong nhiệt hoặc các phương pháp niêm phong khác để bao bọc tế bào và chất điện giải.

5. Sự hình thành và tính phí ban đầu

• Sự hình thành: Sau khi lắp ráp, tế bào pin trải qua quá trình hình thành.Quá trình hình thành giúp kích hoạt các vật liệu điện cực và tạo thành một lớp liên kết chất rắn - chất điện giải ổn định (SEI) trên anodeLớp SEI rất quan trọng đối với hiệu suất và an toàn lâu dài của pin vì nó điều chỉnh vận chuyển lithium-ion và bảo vệ anode khỏi các phản ứng tiếp theo.

• Điều kiện ban đầu: Pin được sạc và xả nhiều lần trong quá trình hình thành để tối ưu hóa hiệu suất điện hóa của tế bào.hiện tại, và thời gian chu kỳ được kiểm soát cẩn thận theo thông số kỹ thuật của pin và bản chất của vật liệu điện cực.

6Kiểm tra chất lượng

• Kiểm tra điện: Các tế bào pin được kiểm tra về tính chất điện của chúng như dung lượng, điện trở bên trong và đặc điểm điện áp.Kiểm tra công suất bao gồm sạc đầy pin và sau đó xả nó với tốc độ cụ thể để đo lượng năng lượng nó có thể lưu trữ và cung cấpChống bên trong được đo để đánh giá khả năng dẫn điện của tế bào và hiệu quả của nó.

• Kiểm tra an toàn: Các thử nghiệm liên quan đến an toàn cũng được thực hiện. Chúng bao gồm các thử nghiệm sạc quá mức để kiểm tra xem các cơ chế bảo vệ của tế bào có thể ngăn chặn sạc quá mức và thiệt hại hoặc nguy cơ an toàn sau đó không.Thử nghiệm quá mức xả, thử nghiệm mạch ngắn và thử nghiệm ổn định nhiệt cũng được thực hiện để đảm bảo an toàn của tế bào trong điều kiện bất thường.

• Kiểm tra trực quan và kích thước: Các tế bào được kiểm tra trực quan cho bất kỳ khiếm khuyết vật lý nào như nứt, rò rỉ hoặc đóng gói không đúng cách.Kiểm tra kích thước được thực hiện để đảm bảo rằng kích thước và hình dạng của tế bào đáp ứng các thông số kỹ thuật yêu cầu.

Hình ảnh:
